Planetary Gear reducer is a precision reduction device that achieves power transmission through the meshing structure of sun gear planetary gear ring gear. Its core feature is multi tooth simultaneous meshing and power splitting, which can achieve high-efficiency (>95%) a přenos redukce točivého momentu.

Planetární redukční zařízení je mechanické redukční zařízení navržené na základě principu přenosu planetárního převodovky. S jeho kompaktní strukturou, vysokou účinností přenosu a silné zatížení - je ložisková kapacita planetární redukční zařízení široce používána v průmyslovém přenosu, automatizačním zařízení, přepravě a dalších oborech.

Planetární redukční zařízení je „univerzální jádro komponentou“ v průmyslovém přenosovém poli, které chytře využívá složený pohyb planetárních ozubených kol k dosažení účinného zpomalení, vyrovnávání výkonů, nákladů a spolehlivosti. Od denních pohonů automobilů po vysoko - Konečné letecké zařízení pro redukci Planetary Gear byl vždy klíčovým mostem spojujícím zdroje a zatížení energie a nezbytným přenosovým řešením v moderním strojírenství. S rozvojem materiálové technologie (jako je vysoká {- pevnost slitin) a výrobních procesů (jako je přesné broušení), její výkon se stále nepřetržitě optimalizuje a její aplikační scénáře se dále rozšíří směrem k vysokým - a vysokým spolehlivostním polím.

Struktura redukovače planetárního zařízení se točí kolem vztahu mezi slunečním zařízením, planetou a prstencovým zařízením. Mezi hlavní komponenty patří:

Sluneční zařízení	Nachází se ve středové poloze, obvykle připojené ke vstupnímu hřídeli, je to jádro složkou vstupu napájení.
Planeta Gears	rovnoměrně rozloženo kolem slunečního zařízení (obvykle 3-6), spojené s nosičem planety a svléknutím jak slunečním zařízením, tak s prstencovým zařízením.
Nosič planety	Rotující hřídel, která podporuje planetární ozubená kola a je nakonec připojena k výstupnímu hřídeli, je zodpovědná za funkci výkonu.
Prstencové zařízení	Pevný nebo rotující kroužek vnějšího ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného ozubeného převodového kola určí přenosový poměr.
Vstupní hřídel a výstupní hřídel	Připojte zdroj energie (jako je motor) a zatížení a dosáhněte redukci rychlosti a zesílení točivého momentu pomocí převodového zasunutí.

Podle strukturálních rozdílů a aplikačních scénářů lze redukce planetárního zařízení rozdělit na různé typy, s následujícími základními charakteristikami:

Typ	Strukturální rysy	Typické parametry (reference	Použitelné scénáře
Jednostupňový redukční planetář	Jeden soubor Sun Gear+Planetary Gear+Ring Gear	Poměr redukce 3: 1-10: 1, účinnost 95% -98%	Poměr nízkého redukce, vysoký - Scénář rychlosti
Vícestupňové redukční planetář	Více sad planetárních ozubených kol v sérii (2-3 fáze jsou běžné)	Poměr redukce 10: 1-1000: 1, účinnost 85% -95%	Velký redukční poměr, scénář poptávky s vysokým točivým momentem

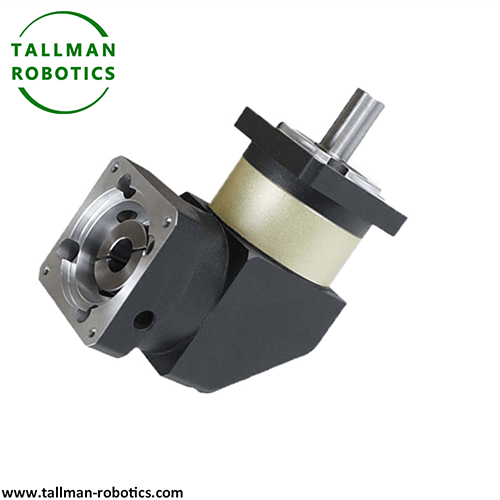

Planetární reduktor pravého úhlu	Vstupní hřídel kolmý na výstupní hřídel (včetně zkoseného zařízení)	Poměr redukce 5: 1-50: 1, účinnost 90% -95%	Space Limited, vyžadující scénář přenosu pravého úhlu
Harmonický planetární reduktor	Kombinace harmonického přenosu s planetární strukturou (flexibilní prstencové zařízení)	Poměr redukce 50: 1-500: 1, účinnost 80% -90%	Vysoká přesnost, malé scénáře vůle (jako jsou roboti)

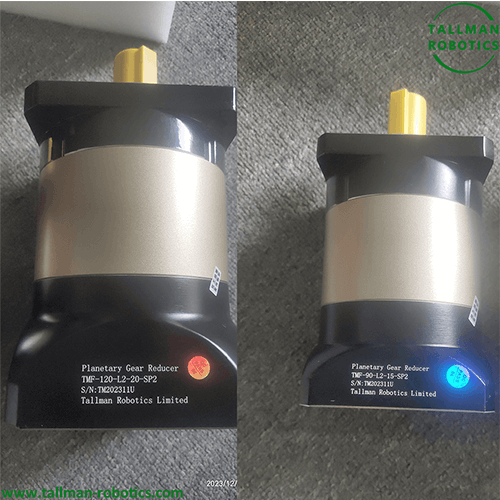

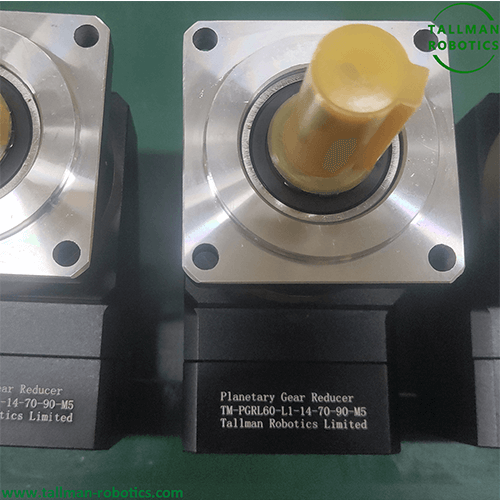

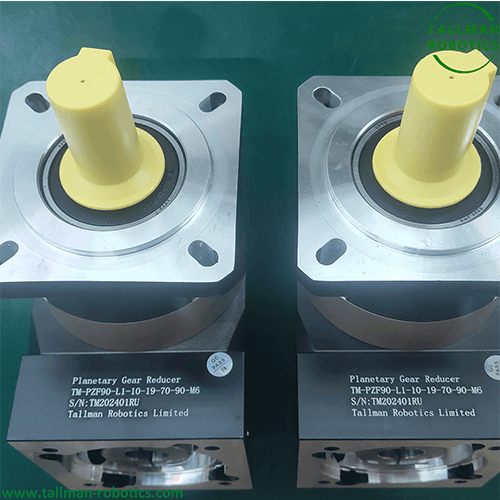

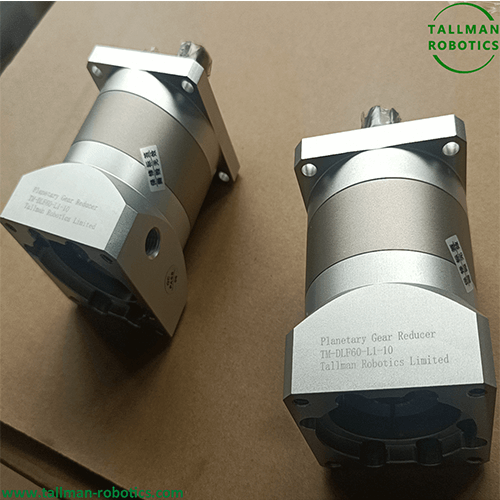

Zde na této stránce představujeme naše katagorie reduktorů planetárního zařízení, uvidíte rozsahy, hotové převodovky, videa testu následujícím způsobem:

Také jste vítáni sledovat další projekty nebo navštívit naši video galerii od YouTube: https://www.youtube.com/@tallmanrobotics

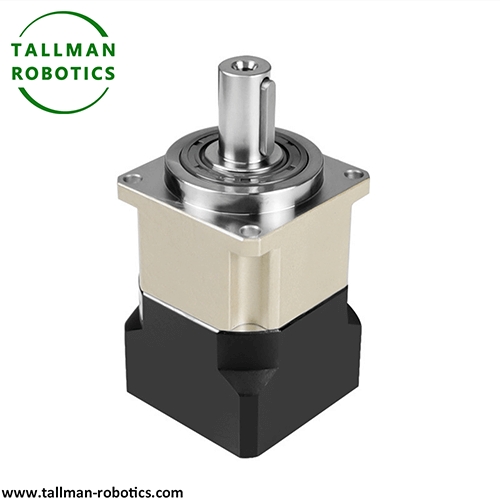

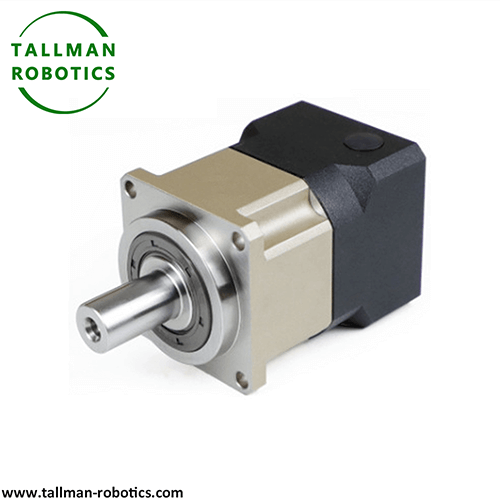

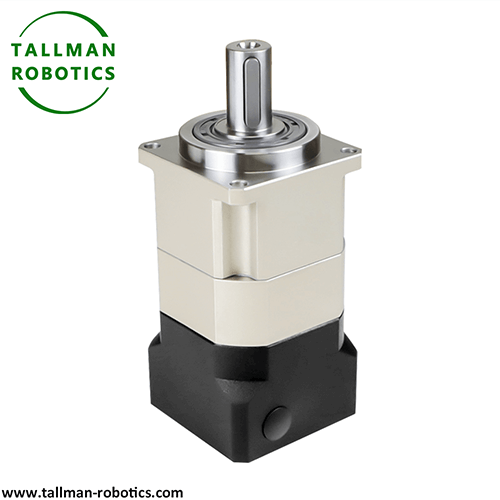

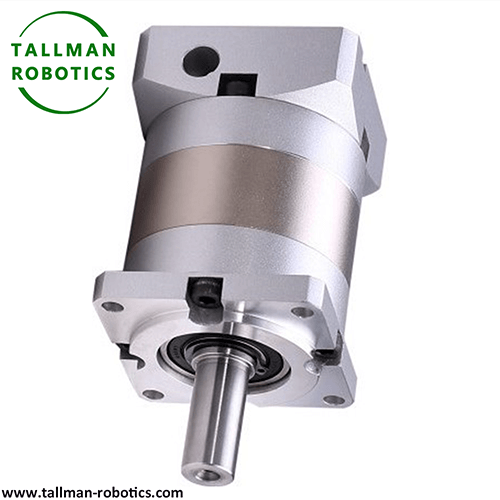

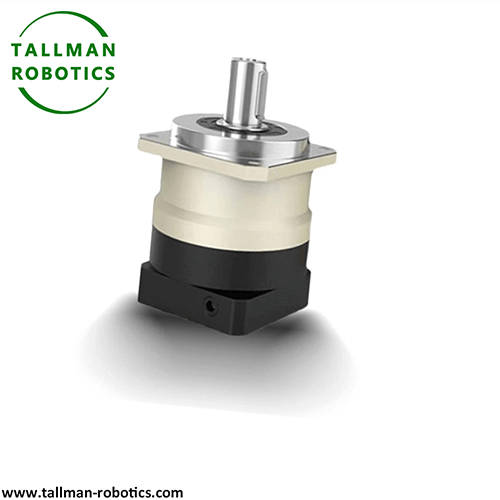

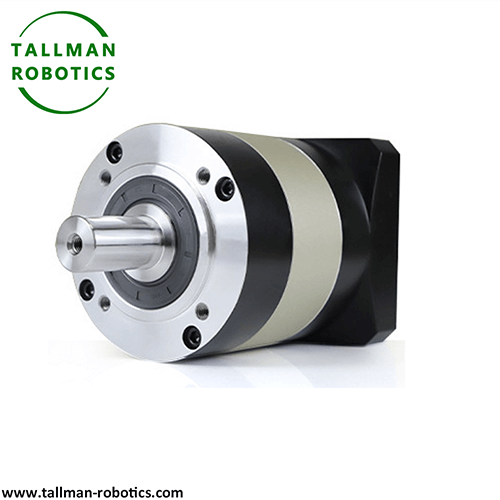

Série helikálního ozubeného série s vysokou přesností: PGH fáze 1
Série helikálního ozubeného série s vysokou přesností: PGH Stage 2

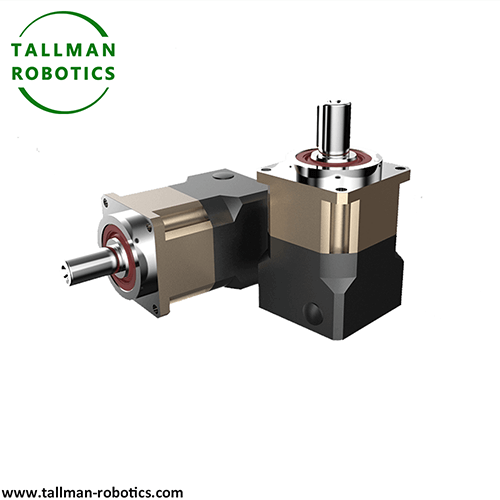

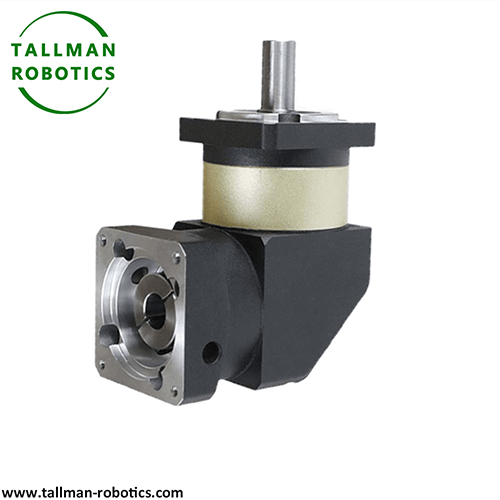

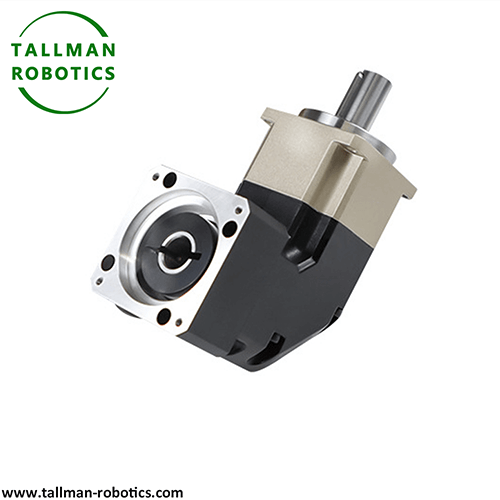

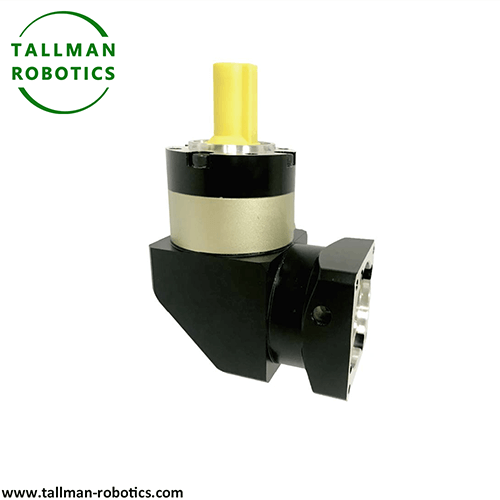

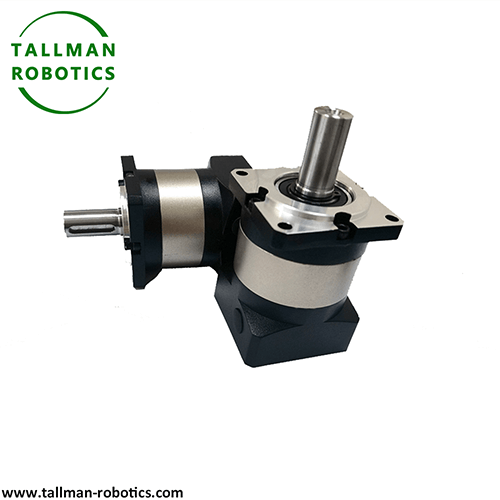

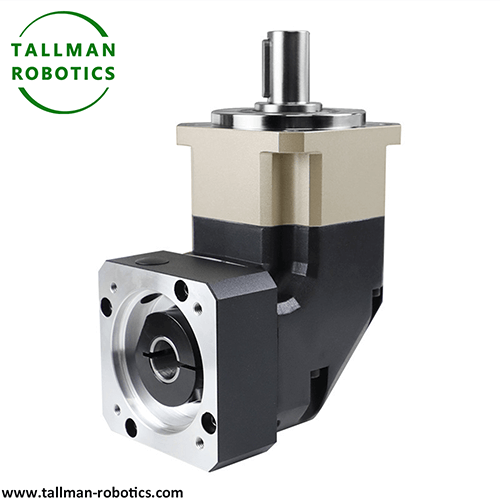

Úhel série helikálních zařízení s úhlem: PGHR fáze 1

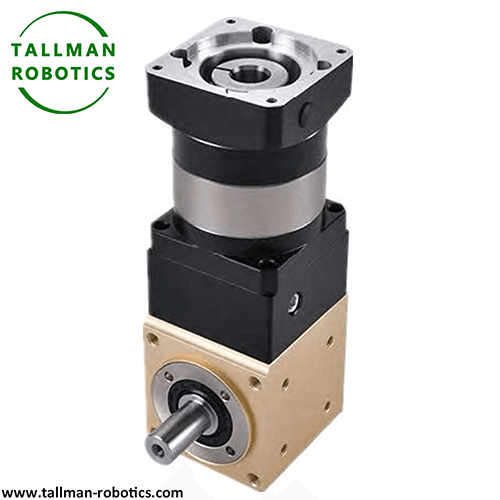

Úhel série helikálních zařízení s úhlem: PGHR fáze 2

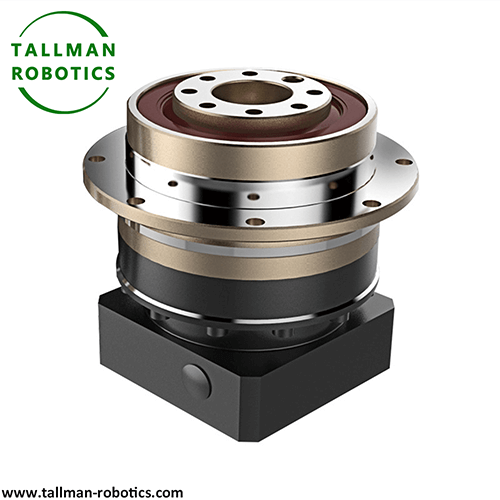

Vysoký přesný typ výstupu disku: PGF

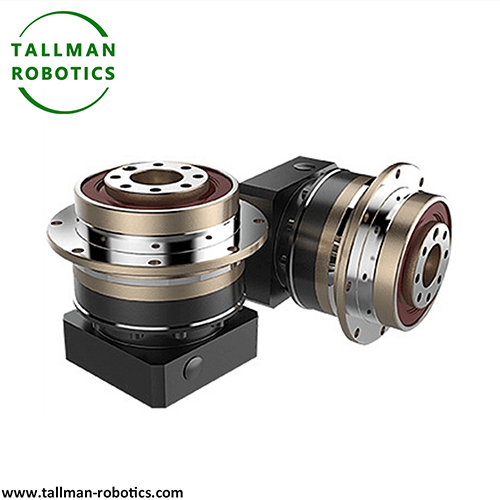

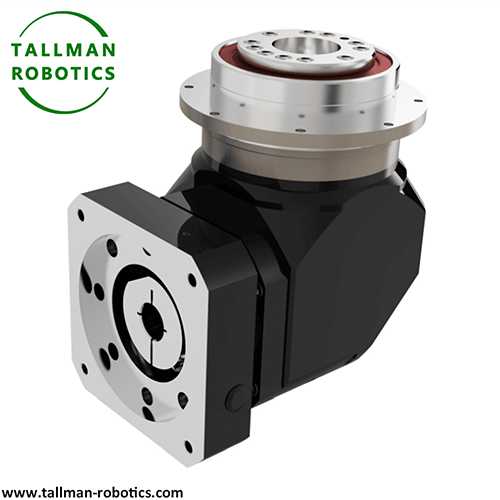

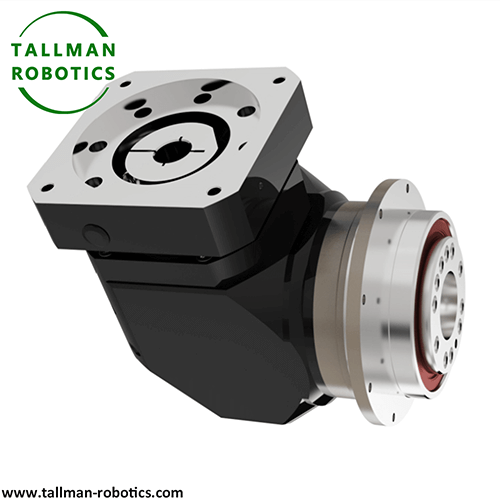

Vysoký úhel úhlu Typ výstupu Disc: PGFR

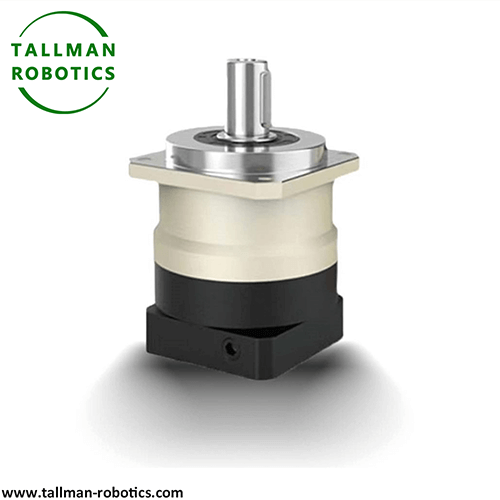

Vysoce přesný série přímého ozubeného zařízení: PGC

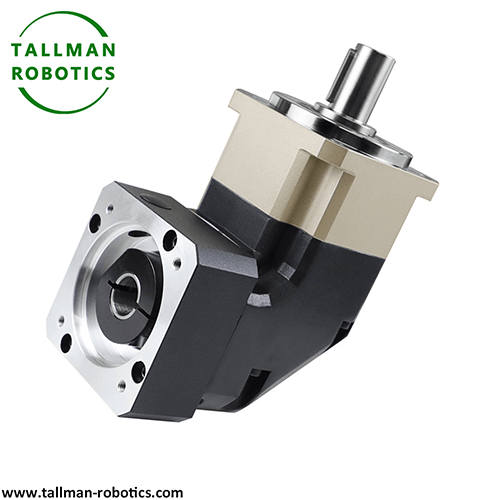

Série přímého ozubeného kola s vysokým přesným úhlem: PGCR
Vysoce přesná řada přímých ozubených kol: PGE
Série přímého ozubeného série s vysokým přesným úhlem: PGER
Série helikálního zařízení s vysokou přesností: peh
Série helikálních zařízení: Pet
Série helikálních zařízení: pec

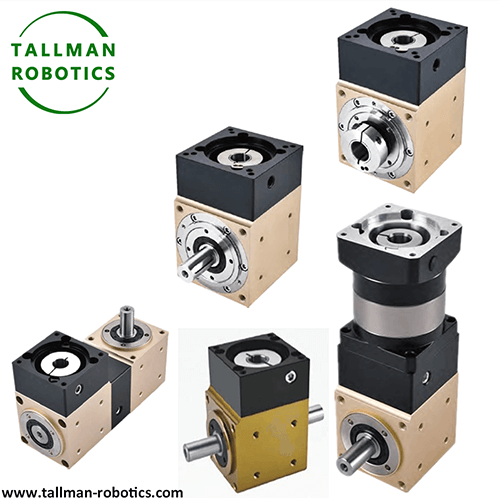

Řada ozubená kola pravého úhlu
-196 stupňů -+200 stupeň kryogenní planetární redukce

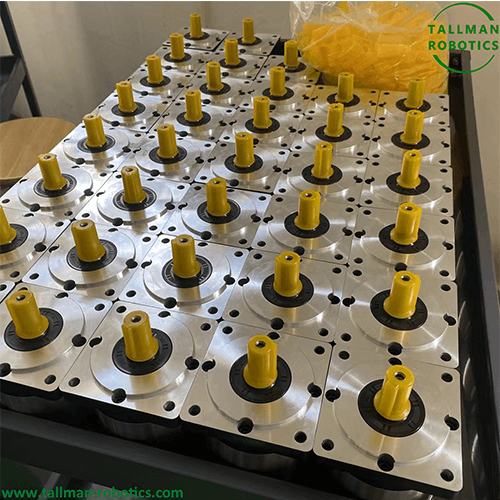

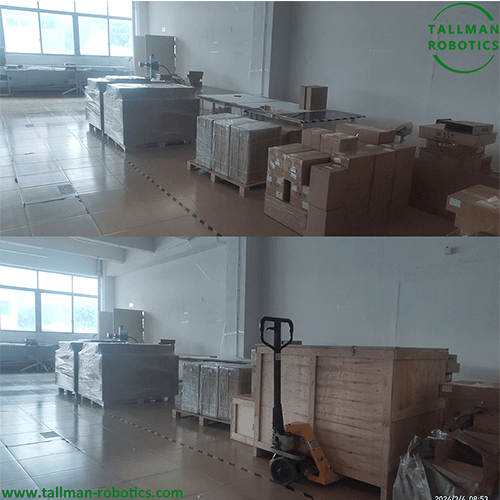

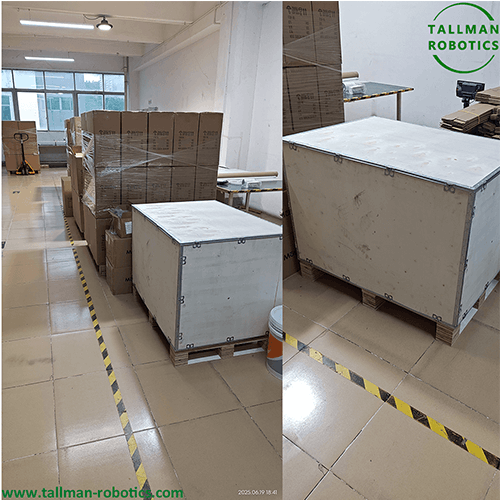

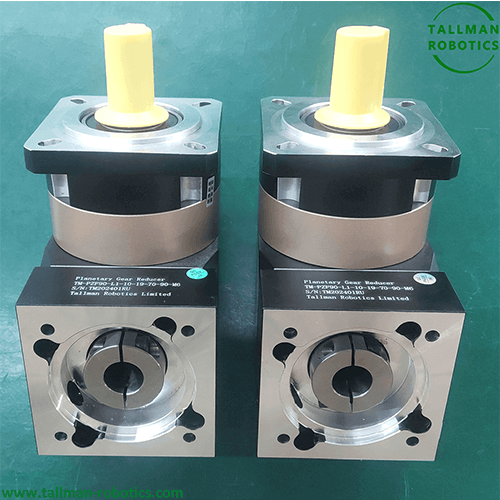

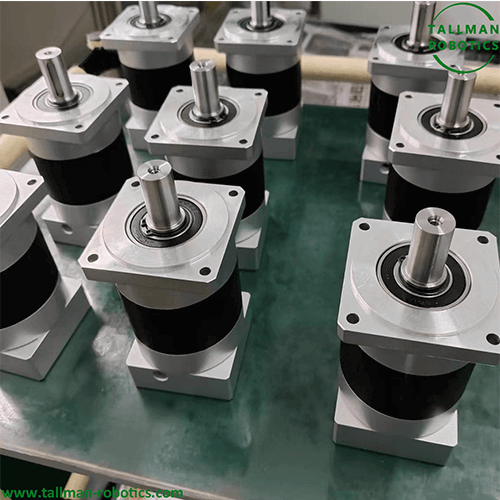

Balení a doručení našeho planetárního redukčního zařízení:

Jádro redukovače planetárního zařízení je složený pohyb „revoluce+rotace“ planetárních rychlostních stupňů

1). Napájení se přenáší ze vstupního hřídele na sluneční ozubená kola, což jej otáčí;

2). Sluneční ozubené kola řídí planetární zařízení, aby se otáčelo kolem své vlastní osy (vlastní rotace), zatímco planetární převodovka se valí podél vnitřní strany převodového kroužku (revoluce);

3). Revoluce planetárního zařízení je přenášena do výstupního hřídele prostřednictvím planetárního nosiče a dosahuje výkonu;

4). Upevněním prstencového ozubeného kola, vstupu slunečního ozubeného kola, výkonu planetárního nosiče (nebo jiných kombinovaných metod) je rozdíl v poměru převodovky využíván k dosažení snížení rychlosti (obvykle v rozsahu poměru redukce 5: 1-100: 1) a zesílení točivého momentu (točivý moment je úměrný poměru redukce).

Jaký je rozdíl ve srovnání s jinými reduktory?

Typ redukce	Výhody	Nevýhody	Typické scénáře
Planetární redukční zařízení	Účinnost, silné zatížení - Ložisková kapacita, kompaktní struktura	Model s vysokou přesností s vysokými náklady	Průmyslový přenos, automobilový průmysl
RV reduktor	Vysoká rigidita, dolní vůle, dlouhá životnost	Složitá výroba, drahá	Průmyslové robotické klouby, přesné obrábění
Redukční zařízení červů	Jednoduchá struktura, velký poměr redukce (single - fáze až do 100: 1)	Nízká účinnost (60% -80%), snadno se zahřívá	Světelné zatížení, nízké - Scénáře rychlosti (například výtahy)
Harmonický reduktor	Malá velikost, minimální vůle (<1 arc min)	Ložisková kapacita nízké zatížení -, krátká životnost	Malé roboti, přesné nástroje

Důvod, proč je reduktor planetárního zařízení široce používán, je způsoben jejich významnými výhody výkonu:

Vysoká účinnost přenosu	Účinnost stádia Ingle může dosáhnout 95% -98% a dokonce i po připojení více fází v sérii stále udržuje vysokou účinnost (lepší než redukční ozubená voda).
Vysoká zatížení	Planetární ozubená kola jsou rovnoměrně distribuována a zatížení je sdíleno více ozubenými kolami. Točivý moment na jednotku objem je 2-3krát větší než u běžného reduktoru válcového převodového stupně.
Kompaktní struktura	Sluneční ozubené kola, planetární zařízení a prstencové zařízení jsou uspořádány koaxiálně s malými axiálními rozměry, což ušetří instalační prostor.
Nízké vibrace a hluk	Koeficient překrývání převodu je vysoký, přenos je hladký a provozní šum je obvykle pod 70 dB.
Přizpůsobitelnost	Nastavením metody fixace převodového prstence a slunečního zařízení nebo zvýšením počtu fází může být redukční poměr flexibilně navržen.

Planetární redukční zařízení hraje hlavní roli ve více průmyslových odvětvích kvůli jejich všestrannosti a spolehlivosti:

Průmyslová automatizace	Servomotor spárovaný se zařízením zpomalení, používaný pro přesnou regulaci rychlosti dopravních pásů a montážních linek;
	Systém krmiva CNC Machine Machine poskytuje stabilní výstup točivého momentu (jako je pohon kulového šroubu).
Přeprava	Reducenty pohonných náprav pro nová energetická vozidla (například singl - Planetární redukční reduktor Tesla modelu 3);
	Hydraulický mechanismus redukce motoru pro stavební stroje (rypadlo, jeřáby).
Robotická technologie	Klouby s nízkým zatížením kolaborativních robotů (doplňkové redukce RV);
	Systém přenosu hnacího kola AGV (automatizované řízené vozidlo).
Energetická a těžká průmyslová odvětví	Reducery pro natahování a rozteče pro větrné turbíny;
	Systém přenosu dopravníku pro metalurgické vybavení.
Přesné nástroje	Přenosové komponenty lékařského vybavení (stroje CT, ventilátory);
	Servo mechanismy pro letecká zařízení (jako jsou satelitní anténní jednotky).

Planetární ozubená zařízení se stal standardním řešením v průmyslovém přenosovém poli kvůli jejich kompaktní struktuře, vysoké účinnosti a vysoké hustotě točivého momentu. Budoucí technologický rozvoj se zaměří na:

Hluboká integrace elektromechanických systémů (jako jsou integrované motorové kodéry)

Digitální provoz a údržba dvojčat (real - monitorování času na zdraví)

Adaptace extrémního prostředí (široký rozsah teploty -60 stupňů ~ 200 stupňů)

Stále existuje prostor pro zlepšení kontroly hluku (o 3-5 dB vyšší než mezinárodní benchmarky) a dávkové konzistence (CPK<1.33) of current domestic products, but breakthroughs have been achieved in the field of new energy (such as BYD electric drive reducers with a lifespan of 300000 kilometers). With the application of ultra precision machining (5 μ m level tooth profile accuracy) and new materials, planetary gear technology will continue to drive the upgrading of high-end equipment.
